Sub premium activo con avanzado DSP

El LINEAR 5 MK II 118 SUB A es una herramienta de precisión acústica te ofrece todos los requisitos mecánicos para eventos corporativos y conciertos de gran nivel.

Con su sofisticado DSP integrado puedes implementar rápida y fácilmente configuraciones cardioides y sistemas complejos.

• Made in Germany.
• Poderosa presión sonora de 129 dB SPL máx. average @ 10% THD half-space.
• Con la reconocida calidad profesional de HK audio.
• Potente amplificador Pascal Clase D de 1000 watts RMS.
• Equipado con un sofisticado woofer de 18” con una masiva bobina de 4” para una eficiente disipación del calor.
• Servicio y garantía en México por Hi Tech Audio S. A.

Este subwoofer Premium es el complemento oficial de tus tops LINEAR 5 MK II que te brinda graves fieles y controlados para la óptima reproducción de música en vivo, eventos sociales y corporativos.

• Procesador DSP de última generación con ecualizador paramétrico de 10 bandas, delay, limitador y presets cardioides y para el usuario.
• Fácil acceso a los presets cardioides directamente en el Subwoofer sin necesidad de un PC ó red, no solo para limpiar el escenario de graves sino para una proyección controlada al frente.
• Pre-amplificador integrado estéreo que permite colocar un solo LINEAR 5 MK II 118 SUB A al centro para sistemas 2.1 para DJ premium
• Convertidores de alta resolución AD/DA de 48 kHz, y filtros FIR de baja latencia.

Fabricado en resistente madera multiplex de abedul y uso rudo de 15 capas y 18 mm de calidad Premium es un subwoofer activo de 18” de radiación frontal bass-reflex que es el mejor diseño para la reproducción exacta de graves.

• Pensado para que puedas transportarlo e instalarlo fácilmente gracias a sus dimensiones extra compactas e increíbles 42 Kg, peso super ligero para un sub activo premium.
• Además, puedes controlarlo desde el FOH, con un DSP independiente para cada top y sub de la familia LINEAR 5 MK II.
• Su salida análoga adicional del DSP te permite transmitir todas las funciones del procesador a otro bafle amplificado sin entrada red.
• En Hi Tech Audio S. A. aceptamos todas tus tarjetas de crédito y debito.(3)

Envío gratis a todo México por Hi Tech Audio S. A.(1)

Este subwoofer amplificado esta diseñado para producir graves de la más alta calidad profesional a un excelente nivel de presión.

(1) Aplican restricciones a zonas de difícil acceso en la república mexicana.
(2) Las estimaciones de número de personas y capacidad de los sistemas es una aproximación basada en nuestra experiencia la cual puede variar según las condiciones del lugar, las condiciones ambientales, y el estilo y calidad del material a reproducir.
(3) Aplican Restricciones.
(4) Todos los accesorios se venden por separado.

Sub premium activo con avanzado DSP

El L9118 SUB A es una herramienta de precisión acústica te ofrece todos los requisitos mecánicos para eventos corporativos y conciertos de gran nivel.

Con su sofisticado DSP integrado puedes implementar rápida y fácilmente configuraciones cardioides y sistemas complejos.

• Made in Germany.
• Poderosa presión sonora de 129 dB SPL máx. average @ 10% THD half-space.
• Con la reconocida calidad profesional de HK audio.
• Potente amplificador Pascal Clase D de 1100 watts RMS.
• Equipado con un sofisticado woofer de 18” con una masiva bobina de 4” para un eficiente disipación del calor.
• Servicio y garantía en México por Hi Tech Audio S. A.

Este subwoofer Premium es el complemento oficial de tus tops LINEAR 9 que te brinda graves fieles y controlados para la óptima reproducción de música en vivo, eventos sociales y corporativos.

• Procesador DSP de última generación con ecualizador paramétrico de 10 bandas, delay, limitador y presets cardioides y para el usuario.
• Fácil acceso a los presets cardioides directamente en el Subwoofer sin necesidad de un PC ó red, no solo para limpiar el escenario de graves sino para una proyección controlada al frente.
• Pre-amplificador integrado estéreo que permite colocar un solo L9118 SUB A al centro para sistemas 2.1 para DJ premium
• Convertidores de alta resolución AD/DA de 96 kHz, y filtros FIR de baja latencia.

Fabricado en resistente madera multiplex de abedul y uso rudo de 15 capas y 18 mm de calidad Premium es un subwoofer activo de 18” de radiación frontal bass-reflex que es el mejor diseño para la reproducción exacta de graves.

• Pensado para que puedas transportarlo e instalarlo fácilmente gracias a sus dimensiones extra compactas e increíbles 42 Kg, peso super ligero para un sub activo premium.
• Además puedes controlarlo desde el FOH, con un DSP independiente para cada top y sub de la familia LINEAR 9.
• Su salida análoga adicional del DSP te permite transmitir todas las funciones del procesador a otro bafle amplificado sin entrada red.
• En Hi Tech Audio S. A. aceptamos todas tus tarjetas de crédito y debito.(3)

Envío gratis a todo México por Hi Tech Audio S. A.(1)

Este subwoofer amplificado esta diseñado para producir graves de la más alta calidad profesional a un excelente nivel de presión.

El L9118 SUBA es el subwoofer de mayor precisión dentro la familia LINEAR SUBS, ofreciéndote lo mejor del sonido legendario de HK audio.

(1) Aplican restricciones a zonas de difícil acceso en la república mexicana.
(2) Las estimaciones de número de personas y capacidad de los sistemas es una aproximación basada en nuestra experiencia la cual puede variar según las condiciones del lugar, las condiciones ambientales, y el estilo y calidad del material a reproducir.
(3) Aplican Restricciones.
(4) Todos los accesorios se venden por separado.

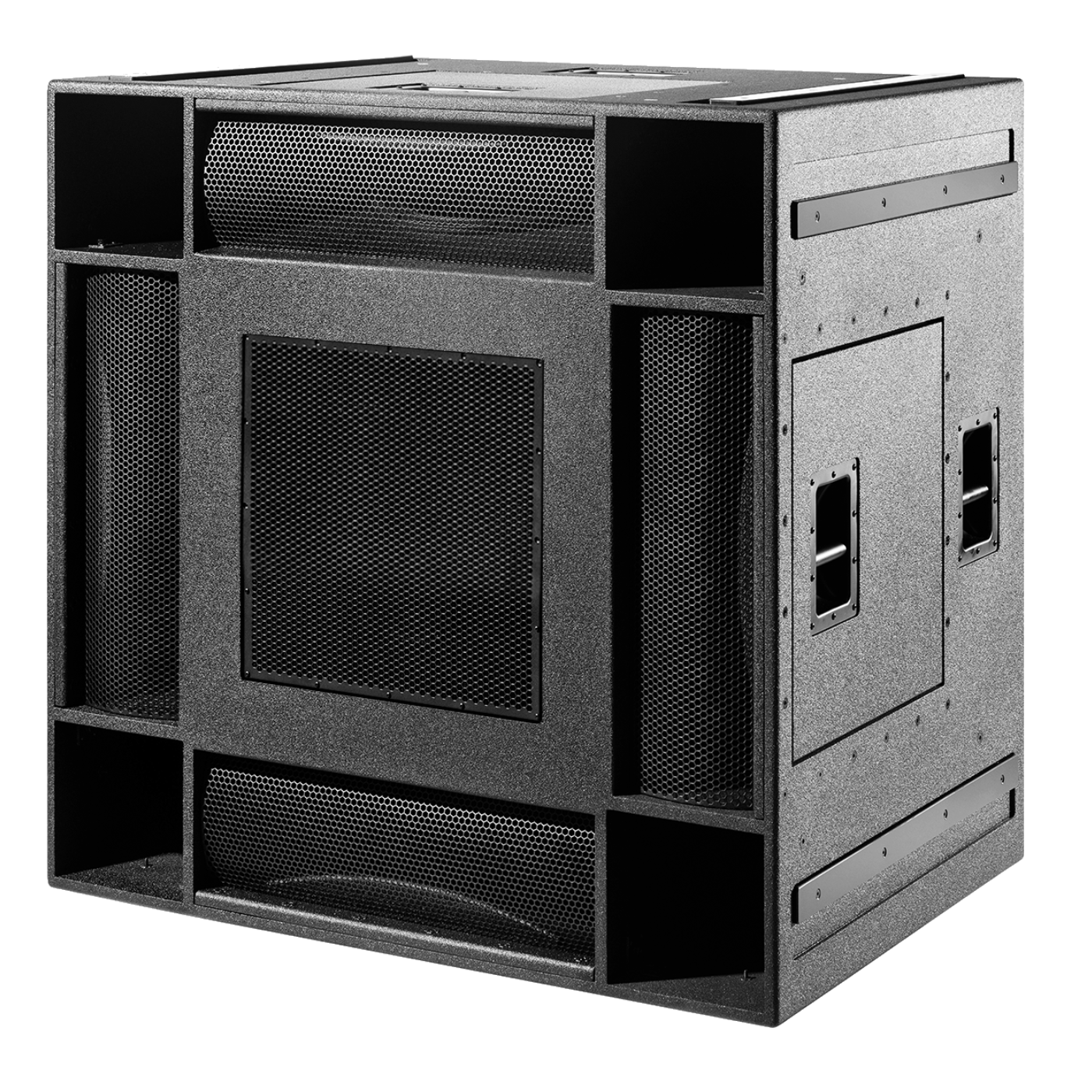

Potente y profundo

El LINEAR 9 118 Sub BA es un potente subwoofer pasa banda con doble ventilación de 18".

El tamaño generoso de la caja permite un nivel de presión sonora excepcionalmente alto con una frecuencia de corte baja al mismo tiempo. Esto hace que este subwoofer no solo sea perfecto compañero para potentes altavoces de rango completo, pero también una extensión sub baja ideal como el LINEAR 9 118 Sub A de radiación directa.

• Made in Germany.
• Poderosa presión sonora de 134 dB SPL máx. average @ 10% THD half-space.
• Con la reconocida calidad profesional de HK audio.
• Potente amplificador Pascal Clase D de 1100 watts RMS.
• Equipado con un sofisticado woofer de 18” con una masiva bobina de 4” para una eficiente disipación del calor.
• Servicio y garantía en México por Hi Tech Audio S. A.

Este subwoofer Premium es el complemento oficial del L9210LTA que te brinda graves fieles y controlados para la óptima reproducción de música en vivo, eventos sociales y corporativos. También puedes consultar otro subwoofer de esta línea el LINEAR 9 118 Sub A

• Procesador DSP de última generación con ecualizador paramétrico de 10 bandas, delay, limitador y presets cardioides y para el usuario.
• Fácil acceso a los presets cardioides directamente en el Subwoofer sin necesidad de un PC ó red, no solo para limpiar el escenario de graves sino para una proyección controlada al frente.
• Pre-amplificador integrado estéreo que permite colocar un solo L9118 SUB BA al centro para sistemas 2.1 para DJ premium
• Convertidores de alta resolución AD/DA de 96 kHz, y filtros FIR de baja latencia.

Usa el software de control remoto gratuito HK Audio DSP control para hacer tus diseños con antelación disponible para Windows y Mac OS.

Fabricado en resistente madera multiplex de abedul y uso rudo de 15 capas y 18 mm de calidad Premium es un subwoofer activo de 18” de radiación frontal bass-reflex que es el mejor diseño para la reproducción exacta de graves.

• Además, puedes controlarlo desde el FOH, con un DSP independiente para cada top y sub de la familia LINEAR 9.
• Su salida análoga adicional del DSP te permite transmitir todas las funciones del procesador a otro bafle amplificado sin entrada red.
• En Hi Tech Audio S. A. aceptamos todas tus tarjetas de crédito y debito.(3)

Envío gratis a todo México por Hi Tech Audio S. A.(1)

(1) Aplican restricciones a zonas de difícil acceso en la república mexicana.
(2) Las estimaciones de número de personas y capacidad de los sistemas es una aproximación basada en nuestra experiencia la cual puede variar según las condiciones del lugar, las condiciones ambientales, y el estilo y calidad del material a reproducir.
(3) Aplican Restricciones.

El sub de la familia Premium Pro

El PRO118 SUB D2 de HK Audio es tu subwoofer ideal para DJ sets y sistema de PA para grupos versátiles en diferentes combinaciones.

Lo puedes utilizar en una amplia variedad de aplicaciones gracias a su pre-amplificador estéreo y salidas, que te permiten diferentes configuraciones de subs.

Puedes configurar sistemas fácilmente y según la cantidad de graves que te gusten, desde un sistema 2.1 con un solo sub al centro con dos satélites PRO10 XD2, hasta sistemas de un sub por lado ó dos subs por lado con el PRO12 XD2 ó el PRO15 XD2.

• Designed in Germany.
• Excelente presión sonora de 126 dB SPL máx. average @ 10% THD half-space.
• Con la reconocida calidad profesional de HK audio.
• Crossover electrónico para separar la frecuencia de los tops mid/hi conectados a él, lo que te permite conectar cualquier bafle amplificado que tengas.
• Este subwoofer activo con diseño bass-reflex de 18″ es capaz de producir profundos graves gracias a su amplificador clase D de 1,200 watts de potencia.
• Servicio y garantía en México por Hi Tech Audio S. A.

El crossover integrado se encarga de los cortes de frecuencia necesarios para que no tengas que preocuparte de nada.

Por ejemplo, un sistema 2.1 lo haces de manera sencilla gracias a las dos salidas mid/high stereo de su pre-amplificador.

• El PRO118 SUB D2 ha sido diseñado específicamente para los bafles activos de la familia PREMIUM PRO de HK audio, pero además lo puedes conectar a cualquier bafle amplificado que tengas.
• A diferencia de otras marcas el PRO118 D2 está fabricado con madera de baja resonancia para una potente reproducción de graves.
• Nueva rejilla de metal resistente con respaldo de espuma acústica negra.
• Nuevas agarraderas MultiGrip de HK audio que te permiten cargar cómodamente desde cualquier posición.
• En Hi Tech Audio S. A. aceptamos todas tus tarjetas de crédito y débito.(3)

Envío gratis a todo México por Hi Tech Audio S. A.(1)

(1)Aplican restricciones a zonas de difícil acceso en la república mexicana.
(2)Las estimaciones de número de personas y capacidad de los sistemas es una aproximación basada en nuestra experiencia la cual puede variar según las condiciones del lugar, las condiciones ambientales, y el estilo y calidad del material a reproducir.
(3) Aplican restricciones.

LF 18IN CTA118SUB A - Refacción

Refacción original HK audio importada directamente de la fábrica en Alemania por Hi Tech Audio.

Woofer para graves de 18 pulgadas y 8 ohms de impedancia, de la más alta calidad, utilizado en la fabricación del siguiente modelo de HK audio:

• CTA118SUB A - CONTOUR ARRAY

Este woofer es el indicado para los modelos de subwoofer antes mencionados.

Repara tu equipo con el componente exacto con el que fue fabricado con refacciones originales HK Audio.(1)

Envío gratis a todo México por Hi Tech Audio S. A.(2)

En Hi Tech Audio S. A. aceptamos todas tus tarjetas de crédito y puedes pagar a meses.(3)

CAMBIO O REEMPLAZO DEL WOOFER

El cambio de woofer es un procedimiento sencillo que tú puedes llevar a cabo y ahorrar dinero en la reparación; solo tienes que retirar la rejilla frontal, quitar los tornillos que sujetan el woofer al gabinete y sacar el woofer.

Asegúrate de realizar toda la operación con el gabinete en posición horizontal acostado sobre el piso.

Antes de comenzar selecciona desarmadores con la punta exacta para los tornillos que sujetan la rejilla y sobre todo para los tornillos que sujetan el woofer al gabinete. Es importante que la punta del desarmador embone perfectamente en los tornillos, que no sea ni más grande ni más pequeña. Así el tornillo no sufrirá daño y evitarás también lo peor; un tornillo que no pueda sacarse.

Además, probablemente necesites auxiliarte de un desarmador plano para separar el woofer del gabinete, cuida de no dañar el gabinete con el desarmador colocando un trapo entre el desarmador y el gabinete.

También ten cuidado de no dañar el empaque plástico que se encuentra entre el woofer y el gabinete, ya que volverás a utilizarlo.

Una vez que hallas sacado el woofer del gabinete hay que desconectar los dos cables que llegan a la parte posterior del woofer. Asegúrate bien de identificar el color de los cables llega a cada uno de los conectores rojo y negro del woofer.

DIAGNÓSTICO DE UN WOOFER

Para probar y cerciorarte si tu woofer está o no está dañado lo primero que tienes que revisar es que mecánicamente no tenga daños. Para esto tienes que llevar a cabo dos operaciones:

La primera es golpear ligeramente con tus dedos alrededor del cubre-polvos central; el cono se debe mover libremente sin que se sienta que raspa y debe sonar como un tambor. Si el cono no se mueve, o está pegado, o se siente que raspa, hay que cambiar el woofer, aún cuando marque continuidad con un multímetro. Más acerca de los multímetros y mediciones en un momento.

La segunda operación es similar a la primera y también es para cerciorarse que el cono no raspa; debes colocar el woofer sobre una mesa, y con tus dedos de cada mano mover el cono hacia arriba y hacia abajo. Tus manos deben de estar colocadas al extremo del cono, donde se encuentra la suspensión, y de forma opuesta, es decir, una mano a la derecha y otra la izquierda, y mover de forma sincrónica con tus dedos el cono hacia arriba y hacia abajo, el cono no debe de raspar nada, debe de moverse libremente. Si raspa ligeramente, el woofer ya no sirve, aún cuando marque continuidad. Repite la operación de mover el cono hacia arriba y hacia abajo colocando tus manos y dedos arriba (a las 12) y abajo (a las 6), y vuelve a hacerlo también 45 grados. El cono no debe raspar en ninguna de las posiciones.

Si con estas dos operaciones detectaste que el cono raspa o está pegado y no se mueve, entonces hay que cambiar el woofer.

Si el cono no raspa y se mueve libremente entonces tienes que revisar forzosamente la continuidad eléctrica con un multímetro que pueda medir la impedancia en ohms; debes conectar los cables del multímetro a los conectores del woofer.

Una vez que el woofer esté conectado al multímetro debes de cerciorarte de dos cosas; la primera es que el multímetro no te indique con un zumbido que hay un corto circuito. Esto se sabe al momento de conectar los cables del multímetro al los conectores del woofer y el multímetro emite un zumbido, si es así, entonces hay un corto y hay que remplazar el woofer.

En el caso de que el multímetro no indique un corto a través de un zumbido, entonces debemos de cerciorarnos de la segunda cosa; ¿Cuántos Ohms está leyendo el multímetro?.

La lectura de Ohms del multímetro debe ser un poco menor, no exacta, a los Ohms que se supone debe tener el nuevo woofer según especificación; la lectura de la impedancia en el multimetro debe ser aproximadamente 15% menos que la impedancia de la especificación.

Por ejemplo, si el woofer de tu bafle está especificado en 8 Ohms y el multimetro te indica una lectura cercana a los 6.8 Ohms, entonces esto quiere decir que el woofer está bien.

En cambio, si la medición es muy baja, entre .5 y 5.9 eso quiere decir que el woofer todavía puede sonar, sin embargo ya está dañado y no sonará con la calidad que esperas.

En resumen, lo primero que tienes que hacer para diagnosticar un woofer es ver que el cono no raspe y no esté pegado al imán.

Si el cono no raspa o está atorado, entonces tienes que ver que no haya un corto y que la medición de la impedancia en Ohms sea correcta.

Además de lo anterior, la suspensión alrededor del cono no debe estar rota o dañada, o las supensión por detrás del cono, la que va pegada al imán está despegada, también son señales inequívocas de que tienes que cambiar el woofer, aún cuando éste siga sonando.

INSTALACIÓN DE UN WOOFER DE REEMPLAZO O REFACCIÓN

Para colocar el nuevo woofer de reemplazo sigue los mismos pasos que utilizaste para remover el woofer dañado pero de manera inversa.

Asegúrate que los cables los conectas exactamente a los mismos conectores de cada color del woofer. Esto garantiza que el woofer estará en la polaridad correcta y te brindará el mismo sonido y respuesta de frecuencia.

No olvides en colocar el empaque plástico entre el woofer y el gabinete. Esto sellará herméticamente la unión entre el woofer y el gabinete, evitando así ruidos indeseados por escape de aire.

Aprieta los tornillos de forma cruzada; primero el de arriba, después el tornillo inferior exactamente opuesto al superior, repite la operación izquierda derecha y así sucesivamente. Aprieta con fuerza pero cuida que no sea excesivo pues puedes transroscarlos o dañar el gabinete.

Antes de colocar la rejilla prueba tu bafle; conecta señal y asegúrate de que todo suena y funciona correctamente.

Coloca la rejilla y estás listo para seguir trabajando.

(1) En refacciones no hay cambios o devoluciones. Todas las refacciones han sido revisadas de forma redundadante y su funcionamiento ha sido revisado. Por tratarse de un transductor susceptible de ser quemado accidentalmente no aplica garantía.
(2) Aplican restricciones a zonas de difícil acceso en la república mexicana.
(3) Aplican restricciones.

LLF 18IN LSUB1800 A - Refacción

Refacción original HK audio importada directamente de la fábrica en Alemania por Hi Tech Audio.

Woofer para graves de 18 pulgadas y 8 ohms de impedancia, de la más alta calidad, utilizado en la fabricación del siguiente modelo de HK audio:

• LSUB1800 A - LINEAR SUB

Este woofer es el indicado para los modelos de subwoofer antes mencionados.

Repara tu equipo con el componente exacto con el que fue fabricado con refacciones originales HK Audio.(1)

Envío gratis a todo México por Hi Tech Audio S. A.(2)

En Hi Tech Audio S. A. aceptamos todas tus tarjetas de crédito y puedes pagar a meses.(3)

CAMBIO O REEMPLAZO DEL WOOFER

El cambio de woofer es un procedimiento sencillo que tú puedes llevar a cabo y ahorrar dinero en la reparación; solo tienes que retirar la rejilla frontal, quitar los tornillos que sujetan el woofer al gabinete y sacar el woofer.

Asegúrate de realizar toda la operación con el gabinete en posición horizontal acostado sobre el piso.

Antes de comenzar selecciona desarmadores con la punta exacta para los tornillos que sujetan la rejilla y sobre todo para los tornillos que sujetan el woofer al gabinete. Es importante que la punta del desarmador embone perfectamente en los tornillos, que no sea ni más grande ni más pequeña. Así el tornillo no sufrirá daño y evitarás también lo peor; un tornillo que no pueda sacarse.

Además, probablemente necesites auxiliarte de un desarmador plano para separar el woofer del gabinete, cuida de no dañar el gabinete con el desarmador colocando un trapo entre el desarmador y el gabinete.

También ten cuidado de no dañar el empaque plástico que se encuentra entre el woofer y el gabinete, ya que volverás a utilizarlo.

Una vez que hallas sacado el woofer del gabinete hay que desconectar los dos cables que llegan a la parte posterior del woofer. Asegúrate bien de identificar el color de los cables llega a cada uno de los conectores rojo y negro del woofer.

DIAGNÓSTICO DE UN WOOFER

Para probar y cerciorarte si tu woofer está o no está dañado lo primero que tienes que revisar es que mecánicamente no tenga daños. Para esto tienes que llevar a cabo dos operaciones:

La primera es golpear ligeramente con tus dedos alrededor del cubre-polvos central; el cono se debe mover libremente sin que se sienta que raspa y debe sonar como un tambor. Si el cono no se mueve, o está pegado, o se siente que raspa, hay que cambiar el woofer, aún cuando marque continuidad con un multímetro. Más acerca de los multímetros y mediciones en un momento.

La segunda operación es similar a la primera y también es para cerciorarse que el cono no raspa; debes colocar el woofer sobre una mesa, y con tus dedos de cada mano mover el cono hacia arriba y hacia abajo. Tus manos deben de estar colocadas al extremo del cono, donde se encuentra la suspensión, y de forma opuesta, es decir, una mano a la derecha y otra la izquierda, y mover de forma sincrónica con tus dedos el cono hacia arriba y hacia abajo, el cono no debe de raspar nada, debe de moverse libremente. Si raspa ligeramente, el woofer ya no sirve, aún cuando marque continuidad. Repite la operación de mover el cono hacia arriba y hacia abajo colocando tus manos y dedos arriba (a las 12) y abajo (a las 6), y vuelve a hacerlo también 45 grados. El cono no debe raspar en ninguna de las posiciones.

Si con estas dos operaciones detectaste que el cono raspa o está pegado y no se mueve, entonces hay que cambiar el woofer.

Si el cono no raspa y se mueve libremente entonces tienes que revisar forzosamente la continuidad eléctrica con un multímetro que pueda medir la impedancia en ohms; debes conectar los cables del multímetro a los conectores del woofer.

Una vez que el woofer esté conectado al multímetro debes de cerciorarte de dos cosas; la primera es que el multímetro no te indique con un zumbido que hay un corto circuito. Esto se sabe al momento de conectar los cables del multímetro al los conectores del woofer y el multímetro emite un zumbido, si es así, entonces hay un corto y hay que remplazar el woofer.

En el caso de que el multímetro no indique un corto a través de un zumbido, entonces debemos de cerciorarnos de la segunda cosa; ¿Cuántos Ohms está leyendo el multímetro?.

La lectura de Ohms del multímetro debe ser un poco menor, no exacta, a los Ohms que se supone debe tener el nuevo woofer según especificación; la lectura de la impedancia en el multimetro debe ser aproximadamente 15% menos que la impedancia de la especificación.

Por ejemplo, si el woofer de tu bafle está especificado en 8 Ohms y el multimetro te indica una lectura cercana a los 6.8 Ohms, entonces esto quiere decir que el woofer está bien.

En cambio, si la medición es muy baja, entre .5 y 5.9 eso quiere decir que el woofer todavía puede sonar, sin embargo ya está dañado y no sonará con la calidad que esperas.

En resumen, lo primero que tienes que hacer para diagnosticar un woofer es ver que el cono no raspe y no esté pegado al imán.

Si el cono no raspa o está atorado, entonces tienes que ver que no haya un corto y que la medición de la impedancia en Ohms sea correcta.

Además de lo anterior, la suspensión alrededor del cono no debe estar rota o dañada, o las supensión por detrás del cono, la que va pegada al imán está despegada, también son señales inequívocas de que tienes que cambiar el woofer, aún cuando éste siga sonando.

INSTALACIÓN DE UN WOOFER DE REEMPLAZO O REFACCIÓN

Para colocar el nuevo woofer de reemplazo sigue los mismos pasos que utilizaste para remover el woofer dañado pero de manera inversa.

Asegúrate que los cables los conectas exactamente a los mismos conectores de cada color del woofer. Esto garantiza que el woofer estará en la polaridad correcta y te brindará el mismo sonido y respuesta de frecuencia.

No olvides en colocar el empaque plástico entre el woofer y el gabinete. Esto sellará herméticamente la unión entre el woofer y el gabinete, evitando así ruidos indeseados por escape de aire.

Aprieta los tornillos de forma cruzada; primero el de arriba, después el tornillo inferior exactamente opuesto al superior, repite la operación izquierda derecha y así sucesivamente. Aprieta con fuerza pero cuida que no sea excesivo pues puedes transroscarlos o dañar el gabinete.

Antes de colocar la rejilla prueba tu bafle; conecta señal y asegúrate de que todo suena y funciona correctamente.

Coloca la rejilla y estás listo para seguir trabajando.

(1) En refacciones no hay cambios o devoluciones. Todas las refacciones han sido revisadas de forma redundadante y su funcionamiento ha sido revisado. Por tratarse de un transductor susceptible de ser quemado accidentalmente no aplica garantía.
(2) Aplican restricciones a zonas de difícil acceso en la república mexicana.
(3) Aplican restricciones.

LF 18IN LSUB4000 A - Refacción

Refacción original HK audio importada directamente de la fábrica en Alemania por Hi Tech Audio.

Woofer para graves de 18 pulgadas y 4 ohms de impedancia, de la más alta calidad, utilizado en la fabricación de los siguientes modelos de HK audio:

• LSUB4000 A - LINEAR SUB, también versión pasiva.

• SL218 - SL


Este woofer es el indicado para los modelos de subwoofer antes mencionados.

Repara tu equipo con el componente exacto con el que fue fabricado con refacciones originales HK Audio.(1)

Envío gratis a todo México por Hi Tech Audio S. A.(2)

En Hi Tech Audio S. A. aceptamos todas tus tarjetas de crédito y puedes pagar a meses.(3)

CAMBIO O REEMPLAZO DEL WOOFER

El cambio de woofer es un procedimiento sencillo que tú puedes llevar a cabo y ahorrar dinero en la reparación; solo tienes que retirar la rejilla frontal, quitar los tornillos que sujetan el woofer al gabinete y sacar el woofer.

Asegúrate de realizar toda la operación con el gabinete en posición horizontal acostado sobre el piso.

Antes de comenzar selecciona desarmadores con la punta exacta para los tornillos que sujetan la rejilla y sobre todo para los tornillos que sujetan el woofer al gabinete. Es importante que la punta del desarmador embone perfectamente en los tornillos, que no sea ni más grande ni más pequeña. Así el tornillo no sufrirá daño y evitarás también lo peor; un tornillo que no pueda sacarse.

Además, probablemente necesites auxiliarte de un desarmador plano para separar el woofer del gabinete, cuida de no dañar el gabinete con el desarmador colocando un trapo entre el desarmador y el gabinete.

También ten cuidado de no dañar el empaque plástico que se encuentra entre el woofer y el gabinete, ya que volverás a utilizarlo.

Una vez que hallas sacado el woofer del gabinete hay que desconectar los dos cables que llegan a la parte posterior del woofer. Asegúrate bien de identificar el color de los cables llega a cada uno de los conectores rojo y negro del woofer.

DIAGNÓSTICO DE UN WOOFER

Para probar y cerciorarte si tu woofer está o no está dañado lo primero que tienes que revisar es que mecánicamente no tenga daños. Para esto tienes que llevar a cabo dos operaciones:

La primera es golpear ligeramente con tus dedos alrededor del cubre-polvos central; el cono se debe mover libremente sin que se sienta que raspa y debe sonar como un tambor. Si el cono no se mueve, o está pegado, o se siente que raspa, hay que cambiar el woofer, aún cuando marque continuidad con un multímetro. Más acerca de los multímetros y mediciones en un momento.

La segunda operación es similar a la primera y también es para cerciorarse que el cono no raspa; debes colocar el woofer sobre una mesa, y con tus dedos de cada mano mover el cono hacia arriba y hacia abajo. Tus manos deben de estar colocadas al extremo del cono, donde se encuentra la suspensión, y de forma opuesta, es decir, una mano a la derecha y otra la izquierda, y mover de forma sincrónica con tus dedos el cono hacia arriba y hacia abajo, el cono no debe de raspar nada, debe de moverse libremente. Si raspa ligeramente, el woofer ya no sirve, aún cuando marque continuidad. Repite la operación de mover el cono hacia arriba y hacia abajo colocando tus manos y dedos arriba (a las 12) y abajo (a las 6), y vuelve a hacerlo también 45 grados. El cono no debe raspar en ninguna de las posiciones.

Si con estas dos operaciones detectaste que el cono raspa o está pegado y no se mueve, entonces hay que cambiar el woofer.

Si el cono no raspa y se mueve libremente entonces tienes que revisar forzosamente la continuidad eléctrica con un multímetro que pueda medir la impedancia en ohms; debes conectar los cables del multímetro a los conectores del woofer.

Una vez que el woofer esté conectado al multímetro debes de cerciorarte de dos cosas; la primera es que el multímetro no te indique con un zumbido que hay un corto circuito. Esto se sabe al momento de conectar los cables del multímetro al los conectores del woofer y el multímetro emite un zumbido, si es así, entonces hay un corto y hay que remplazar el woofer.

En el caso de que el multímetro no indique un corto a través de un zumbido, entonces debemos de cerciorarnos de la segunda cosa; ¿Cuántos Ohms está leyendo el multímetro?.

La lectura de Ohms del multímetro debe ser un poco menor, no exacta, a los Ohms que se supone debe tener el nuevo woofer según especificación; la lectura de la impedancia en el multimetro debe ser aproximadamente 15% menos que la impedancia de la especificación.

Por ejemplo, si el woofer de tu bafle está especificado en 8 Ohms y el multimetro te indica una lectura cercana a los 6.8 Ohms, entonces esto quiere decir que el woofer está bien.

En cambio, si la medición es muy baja, entre .5 y 5.9 eso quiere decir que el woofer todavía puede sonar, sin embargo ya está dañado y no sonará con la calidad que esperas.

En resumen, lo primero que tienes que hacer para diagnosticar un woofer es ver que el cono no raspe y no esté pegado al imán.

Si el cono no raspa o está atorado, entonces tienes que ver que no haya un corto y que la medición de la impedancia en Ohms sea correcta.

Además de lo anterior, la suspensión alrededor del cono no debe estar rota o dañada, o las supensión por detrás del cono, la que va pegada al imán está despegada, también son señales inequívocas de que tienes que cambiar el woofer, aún cuando éste siga sonando.

INSTALACIÓN DE UN WOOFER DE REEMPLAZO O REFACCIÓN

Para colocar el nuevo woofer de reemplazo sigue los mismos pasos que utilizaste para remover el woofer dañado pero de manera inversa.

Asegúrate que los cables los conectas exactamente a los mismos conectores de cada color del woofer. Esto garantiza que el woofer estará en la polaridad correcta y te brindará el mismo sonido y respuesta de frecuencia.

No olvides en colocar el empaque plástico entre el woofer y el gabinete. Esto sellará herméticamente la unión entre el woofer y el gabinete, evitando así ruidos indeseados por escape de aire.

Aprieta los tornillos de forma cruzada; primero el de arriba, después el tornillo inferior exactamente opuesto al superior, repite la operación izquierda derecha y así sucesivamente. Aprieta con fuerza pero cuida que no sea excesivo pues puedes transroscarlos o dañar el gabinete.

Antes de colocar la rejilla prueba tu bafle; conecta señal y asegúrate de que todo suena y funciona correctamente.

Coloca la rejilla y estás listo para seguir trabajando.

(1) En refacciones no hay cambios o devoluciones. Todas las refacciones han sido revisadas de forma redundadante y su funcionamiento ha sido revisado. Por tratarse de un transductor susceptible de ser quemado accidentalmente no aplica garantía.
(2) Aplican restricciones a zonas de difícil acceso en la república mexicana.
(3) Aplican restricciones.

LF 18IN PRO18SUB A - Refacción

Refacción original HK audio importada directamente de la fábrica en Alemania por Hi Tech Audio.

Woofer para graves de 18 pulgadas y 4 ohms de impedancia, de la más alta calidad, utilizado en la fabricación del siguiente modelo de HK audio:

• PRO18SUB A - PREMIUM PRO, también versión pasiva.>

Este woofer es el indicado para los modelos de subwoofer antes mencionados.

Repara tu equipo con el componente exacto con el que fue fabricado con refacciones originales HK Audio.(1)

Envío gratis a todo México por Hi Tech Audio S. A.(2)

En Hi Tech Audio S. A. aceptamos todas tus tarjetas de crédito y puedes pagar a meses.(3)

CAMBIO O REEMPLAZO DEL WOOFER

El cambio de woofer es un procedimiento sencillo que tú puedes llevar a cabo y ahorrar dinero en la reparación; solo tienes que retirar la rejilla frontal, quitar los tornillos que sujetan el woofer al gabinete y sacar el woofer.

Asegúrate de realizar toda la operación con el gabinete en posición horizontal acostado sobre el piso.

Antes de comenzar selecciona desarmadores con la punta exacta para los tornillos que sujetan la rejilla y sobre todo para los tornillos que sujetan el woofer al gabinete. Es importante que la punta del desarmador embone perfectamente en los tornillos, que no sea ni más grande ni más pequeña. Así el tornillo no sufrirá daño y evitarás también lo peor; un tornillo que no pueda sacarse.

Además, probablemente necesites auxiliarte de un desarmador plano para separar el woofer del gabinete, cuida de no dañar el gabinete con el desarmador colocando un trapo entre el desarmador y el gabinete.

También ten cuidado de no dañar el empaque plástico que se encuentra entre el woofer y el gabinete, ya que volverás a utilizarlo.

Una vez que hallas sacado el woofer del gabinete hay que desconectar los dos cables que llegan a la parte posterior del woofer. Asegúrate bien de identificar el color de los cables llega a cada uno de los conectores rojo y negro del woofer.

DIAGNÓSTICO DE UN WOOFER

Para probar y cerciorarte si tu woofer está o no está dañado lo primero que tienes que revisar es que mecánicamente no tenga daños. Para esto tienes que llevar a cabo dos operaciones:

La primera es golpear ligeramente con tus dedos alrededor del cubre-polvos central; el cono se debe mover libremente sin que se sienta que raspa y debe sonar como un tambor. Si el cono no se mueve, o está pegado, o se siente que raspa, hay que cambiar el woofer, aún cuando marque continuidad con un multímetro. Más acerca de los multímetros y mediciones en un momento.

La segunda operación es similar a la primera y también es para cerciorarse que el cono no raspa; debes colocar el woofer sobre una mesa, y con tus dedos de cada mano mover el cono hacia arriba y hacia abajo. Tus manos deben de estar colocadas al extremo del cono, donde se encuentra la suspensión, y de forma opuesta, es decir, una mano a la derecha y otra la izquierda, y mover de forma sincrónica con tus dedos el cono hacia arriba y hacia abajo, el cono no debe de raspar nada, debe de moverse libremente. Si raspa ligeramente, el woofer ya no sirve, aún cuando marque continuidad. Repite la operación de mover el cono hacia arriba y hacia abajo colocando tus manos y dedos arriba (a las 12) y abajo (a las 6), y vuelve a hacerlo también 45 grados. El cono no debe raspar en ninguna de las posiciones.

Si con estas dos operaciones detectaste que el cono raspa o está pegado y no se mueve, entonces hay que cambiar el woofer.

Si el cono no raspa y se mueve libremente entonces tienes que revisar forzosamente la continuidad eléctrica con un multímetro que pueda medir la impedancia en ohms; debes conectar los cables del multímetro a los conectores del woofer.

Una vez que el woofer esté conectado al multímetro debes de cerciorarte de dos cosas; la primera es que el multímetro no te indique con un zumbido que hay un corto circuito. Esto se sabe al momento de conectar los cables del multímetro al los conectores del woofer y el multímetro emite un zumbido, si es así, entonces hay un corto y hay que remplazar el woofer.

En el caso de que el multímetro no indique un corto a través de un zumbido, entonces debemos de cerciorarnos de la segunda cosa; ¿Cuántos Ohms está leyendo el multímetro?.

La lectura de Ohms del multímetro debe ser un poco menor, no exacta, a los Ohms que se supone debe tener el nuevo woofer según especificación; la lectura de la impedancia en el multimetro debe ser aproximadamente 15% menos que la impedancia de la especificación.

Por ejemplo, si el woofer de tu bafle está especificado en 8 Ohms y el multimetro te indica una lectura cercana a los 6.8 Ohms, entonces esto quiere decir que el woofer está bien.

En cambio, si la medición es muy baja, entre .5 y 5.9 eso quiere decir que el woofer todavía puede sonar, sin embargo ya está dañado y no sonará con la calidad que esperas.

En resumen, lo primero que tienes que hacer para diagnosticar un woofer es ver que el cono no raspe y no esté pegado al imán.

Si el cono no raspa o está atorado, entonces tienes que ver que no haya un corto y que la medición de la impedancia en Ohms sea correcta.

Además de lo anterior, la suspensión alrededor del cono no debe estar rota o dañada, o las supensión por detrás del cono, la que va pegada al imán está despegada, también son señales inequívocas de que tienes que cambiar el woofer, aún cuando éste siga sonando.

INSTALACIÓN DE UN WOOFER DE REEMPLAZO O REFACCIÓN

Para colocar el nuevo woofer de reemplazo sigue los mismos pasos que utilizaste para remover el woofer dañado pero de manera inversa.

Asegúrate que los cables los conectas exactamente a los mismos conectores de cada color del woofer. Esto garantiza que el woofer estará en la polaridad correcta y te brindará el mismo sonido y respuesta de frecuencia.

No olvides en colocar el empaque plástico entre el woofer y el gabinete. Esto sellará herméticamente la unión entre el woofer y el gabinete, evitando así ruidos indeseados por escape de aire.

Aprieta los tornillos de forma cruzada; primero el de arriba, después el tornillo inferior exactamente opuesto al superior, repite la operación izquierda derecha y así sucesivamente. Aprieta con fuerza pero cuida que no sea excesivo pues puedes transroscarlos o dañar el gabinete.

Antes de colocar la rejilla prueba tu bafle; conecta señal y asegúrate de que todo suena y funciona correctamente.

Coloca la rejilla y estás listo para seguir trabajando.

(1) En refacciones no hay cambios o devoluciones. Todas las refacciones han sido revisadas de forma redundadante y su funcionamiento ha sido revisado. Por tratarse de un transductor susceptible de ser quemado accidentalmente no aplica garantía.
(2) Aplican restricciones a zonas de difícil acceso en la república mexicana.
(3) Aplican restricciones.
